电磁加热辊碳纤维织物定型
对碳纤维织物表面的定型,采用电磁感应加热辊替代现有电阻红外辐射加热方式,以达到更理想的定型效果,提高生产效率,减低生产成本。



                                   电磁加热辊碳纤维织物定型

一、背景

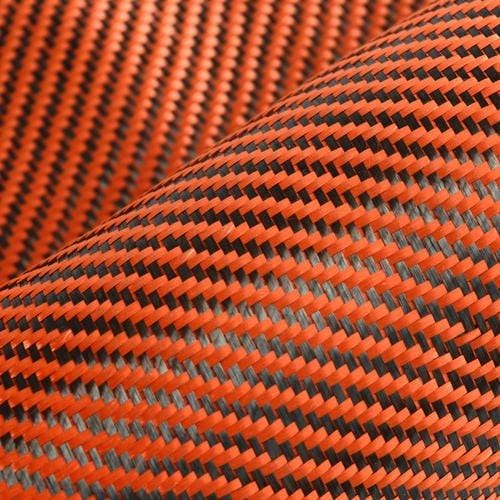

复合材料行业的碳纤维织物,能提供2维织物、单向织物、多轴向织物、3D织物等,涉及广泛的工业领域,其混合织物内具一定比例的热塑性树脂。碳纤维织物编织后,需要对表面进行预定型。现有工艺方式中,大多采用红外加热的方式进行加热预定型。

二、现有技术缺陷:

电阻红外辐射加热方式是较为落后的加热方式,热利用率低、能耗大、温度均匀性差。无法让现有设备进行更高速度的生产。



三、解决方案:

选用电磁感应加热辊替换原有红外加热烘箱,采取直接对纤维织物传导加热,电磁感应加热辊提供给织物内的热塑性塑料热量,自然冷却后起到定型的效果,为避免该热塑性塑料与辊面粘结,辊体涂层采用PTFE材料。









四、产品相关参数概要:

辊体规格

Φ180~250mm×1800~2000mm@250

辊体材质

45#、其它合金钢

辊面

铬、PTFE

涂层厚度

0.06~0.20mm

粗糙度

Ra0.001~0.4

跳动

0.01~0.02mm

工作区温度梯度

±2

加热功率容量

20~38kVA
