一、背景

医疗用PET编织带应用于医疗手术的相关环节，如骨骼、组织创伤修复、手术补丁等。由于PET织物经过编织后，存在应力形变，材料表面存在不平整性。影响到实际的使用效果。

 二、现有技术缺陷：

织物经编织设备生产出后，编织过程会使用材料发生应力形变，表面平整性不好。对于手术的使用效果会存诸多问题。需要对材料进行二次表面平整性处理。

三、解决方案：

采用电磁电磁加热辊机组，通过控制压力张力及速度等工艺参数，对该材料进行表面热处理，达到平整材料表效果，同时不能破坏原材料的结构性能。

基材：PET纤维编织带、材料总厚度：0.5~1mm、材料宽度：2~60mm、材料生产工艺温度：150~180℃±2~3℃，Max200℃、设备速度与生产速度：1~2m/min

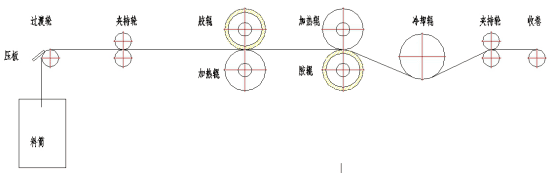

装置组成：主要由织物上料（整理）单元、第一热压单元、第二热压单元、冷却辊单元（预留工位）、收卷单元组成。将编织带通过两组由热辊和胶辊对压的组合机构，对材料两面分别进行热压，以达到所需要的材料表面处理效果。同时，上料（整理）单元与第一热压单元独立建张、第一热压单元与第二热压单元独立建张、第二热压单元与冷却辊单元（预留工位）及收卷单元独立建张。以上张力按生产材料情况手工设定。



进料单元：织物上料（整理）单元由料桶（用户提供储料桶）、过渡轮和压板、加持轮组三部分组成，完成物料的上料及整理。料桶内的编织带是无规则松散放置的（无拧结现象），穿料时材料通过过渡轮和加持轮组，然后将压板压下，加持轮组气缸顶起，夹紧编织带进行送料。

热压处理单元：即第一热压单元、第二热压单元。由两组热辊单元和耐高温胶辊对压的组合机构，两组钢胶辊的排列方式相反（第一组是胶辊在上，第二组是胶辊在下）。钢辊是φ150XL150mm均温电磁电磁加热辊，表面电镀处理。热压辊组采用气缸离合，胶层采用耐高温硅胶。

收卷单元：由夹持辊和收卷机构组成，夹持辊负责牵引编织带并提供一定的牵引拉力保证编织带一直处在拉伸状态；收卷机构上装有亚克力材质的收卷盘，防止编织带跑偏而导致的收卷不整齐等问题。



四、产品相关参数概要：

辊体规格	Φ150×150mm，1100W
辊体材质	45#钢
辊面镀层	铬
粗糙度	Ra≦0.001
跳动	≤0.001
工作区温度梯度	±1℃
加热功率容量	1.0kVA
